2017年08月

昭和47年8月発行の総合カタログです。


表紙です。

イメージ 1

CELICA,THE SPECIALTY

イメージ 2

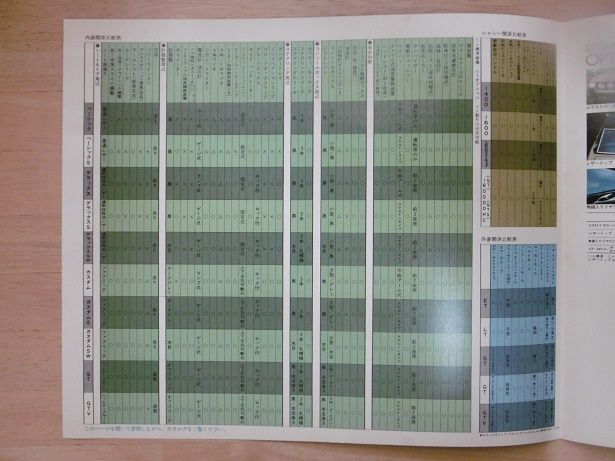

内装、シャーシ、外装比較表

イメージ 3

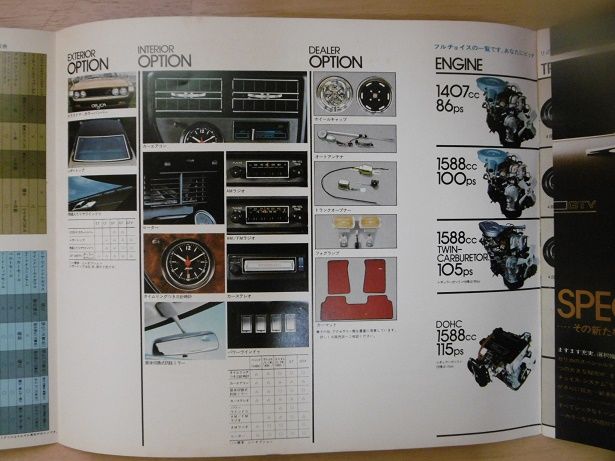

エクステリア・オプション
インテリア・オプション
ディーラー・オプション

エンジン

イメージ 4

トランスミッション
タイヤ&ブレーキ

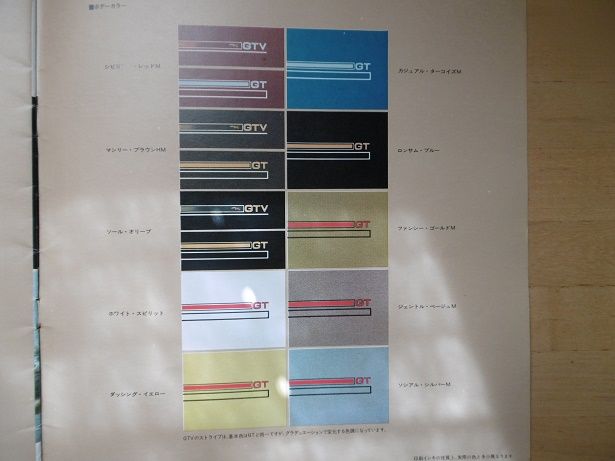

ボデーカラー
シートカラー
車種構成

イメージ 5

○5速に入れて、ひた走る。熱いパワーの手ごたえがたまらない。

1600ツインキャブレター、1600DOHCはレギュラーガソリン仕様を追加。

イメージ 6

4速フロア、5速フロア、3速トヨグライドの
3種類のトランスミッション。
5速ミッションのリバースギヤはシフトレバーを
一度上に持ち上げなければ入らない設計でした。
GT,GTVのノブは皮巻きとなっています。

イメージ 7

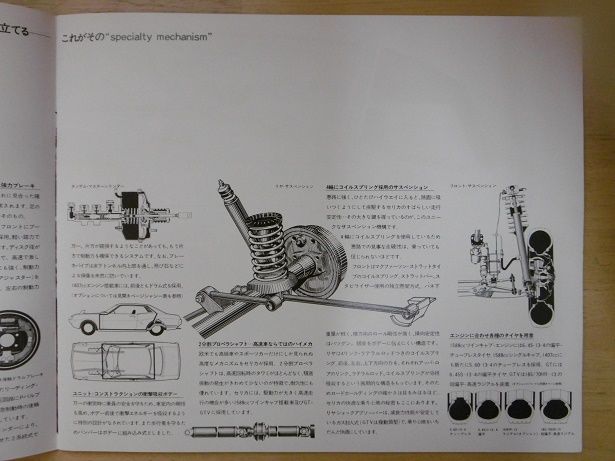

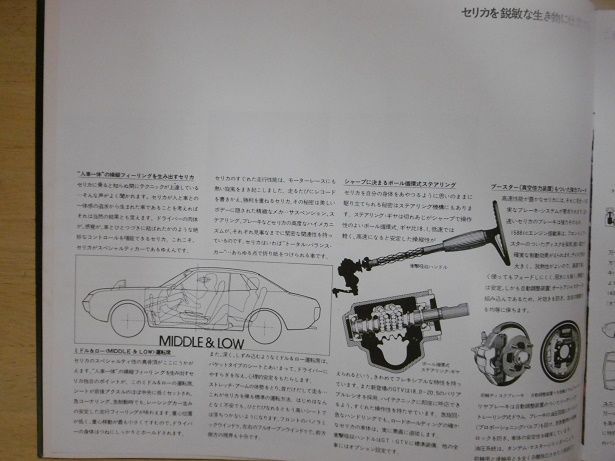

○セリカを鋭敏な生き物に仕立てるーこれがその"specialty mechanism''

MIDDLE&LOWの運転席
シャープに決まるボール循環式ステアリング
ブースターもついた強力ブレーキ

イメージ 8

ユニット・コンストラクションの衝撃吸収ボデー
2分割プロペラシャフト
4輪にコイルスプリング採用のサスペンション
エンジンに合わせ各種のタイヤを用意

イメージ 9

セリカ GTV

イメージ 10

○まさに野獣のイメージ。あるときは、しなやかに。ときに猛々しく。

セリカ ST

イメージ 11

セリカ ET
セリカ LT

イメージ 12

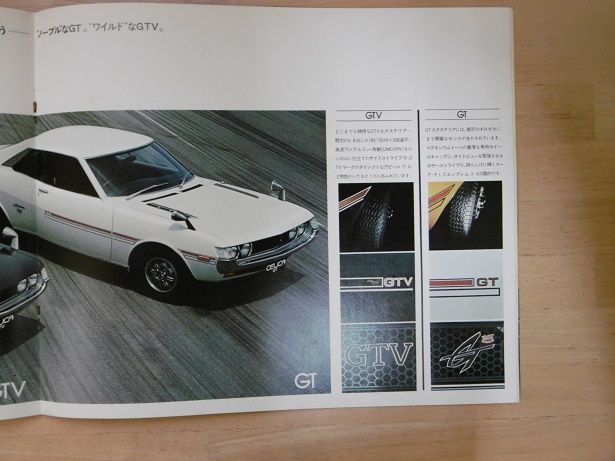

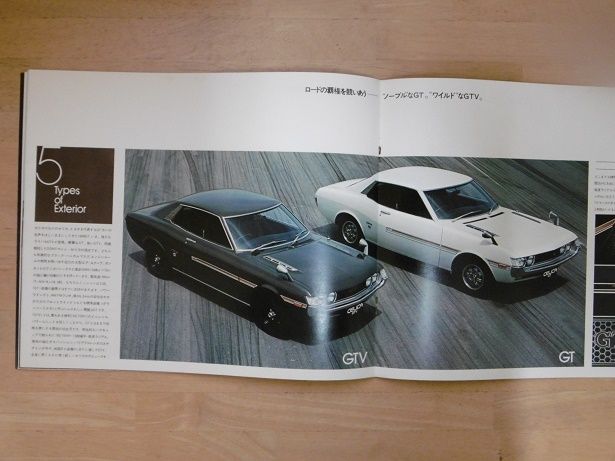

○ロードの覇権を競いあうー"ノーブル''なGT。"ワイルド''なGTV。

セリカ GTV
セリカ GT

イメージ 13

GTV
185/70HR-13 超扁平高速ラジアル
一角獣をシンボルに仕立てたサイドストライプ
GTVのエンブレム

GT
マグネシウム調の専用ホイールキャップ
ボデーストライプ
GTのエンブレム

イメージ 14

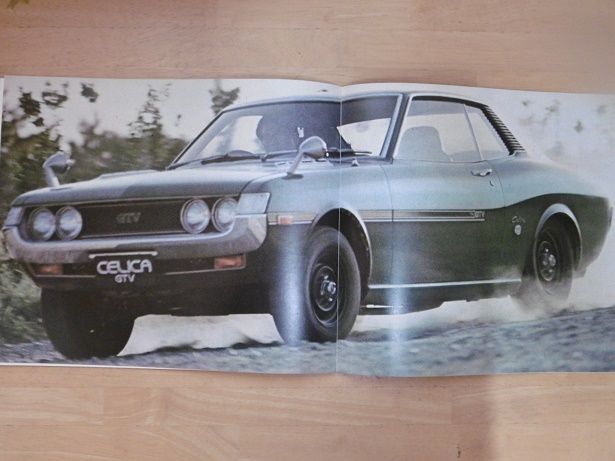

セリカ GTV

イメージ 15

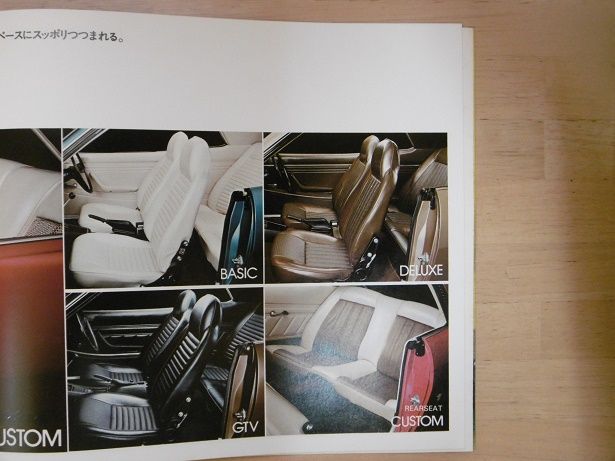

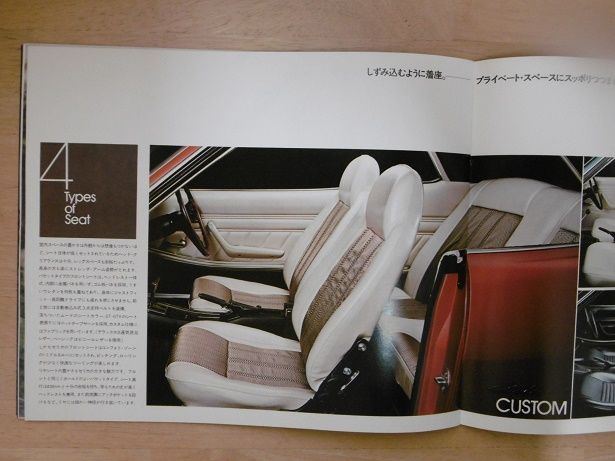

○しずみ込むように着座。-プライベート・スペースにスッポリつつまれる。

インテリアのカスタムを選択した場合。

イメージ 16

ベーシック
デラックス
GTV
カスタムの後部座席

イメージ 17

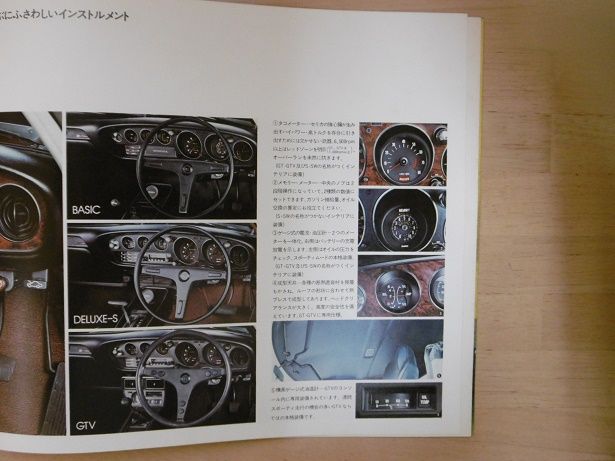

○瞬時の視線の動きも逃がさない。-コクピットに呼ぶにふさわしいインストルメント

カスタムSWを選択した場合。

イメージ 18

ベーシック
デラックスS
GTV

タコメーター
メモリー・メーター(S・SWの名称が付かないインテリアに装備)
電流・油圧計
成型天井
横長ゲージの油温計(GTV専用)

イメージ 19

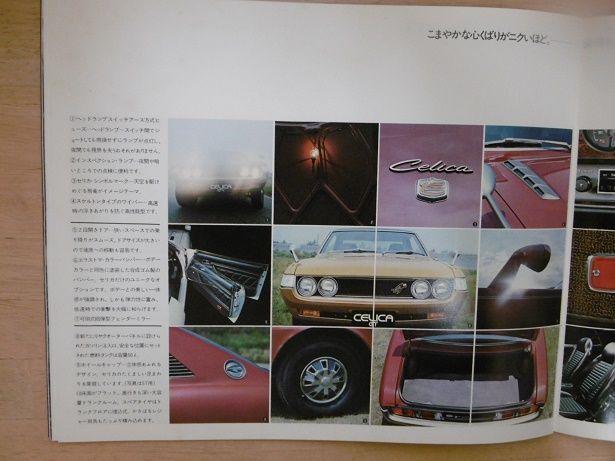

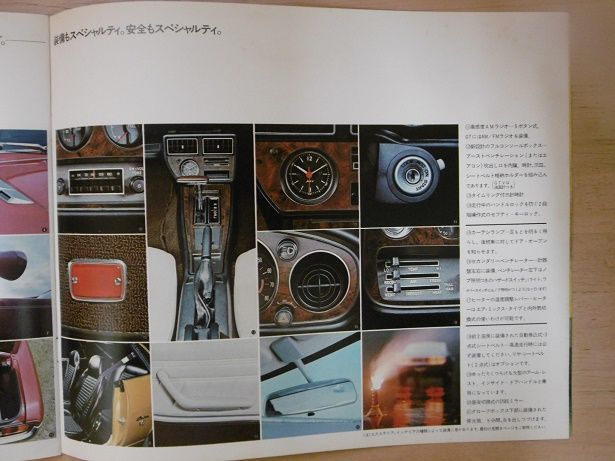

○こまやかな心くばりがニクイほど。-装備もスペシャルティ。
 安全もスペシャルティ。

イメージ 20

イメージ 21

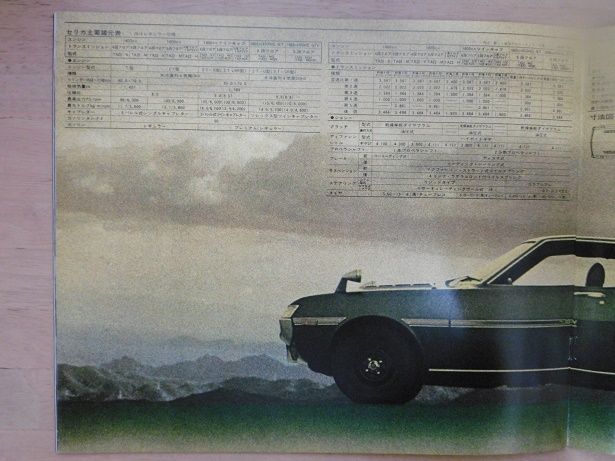

セリカ主要諸元表

イメージ 22

イメージ 23


前回のカタログより
昭和47年8月 マイナーチェンジを実施。
・テールランプ変更(ウインカーランプ独立)
・給油口の変更(リヤピラー)
・1600GTVを追加

今回のカタログは昭和47年8月発行の
1600GT 1600GTVの専用カタログになります。


表紙です。

イメージ 1

セリカ GTV 「V」はVICTORY(勝利)の「V」
・専用設計のハードサスペンション
・超扁平・高速ラジアルタイヤ
・油温計

イメージ 2

イメージ 3

2T-G型エンジン 1,588cc DOHC
ソレックス・キャブレター×2

イメージ 4

GTVの計器盤まわり

AMラジオはGTVに、AM/FMラジオはGTに。
時計の横の油温計はGTV専用。

イメージ 5

イメージ 6

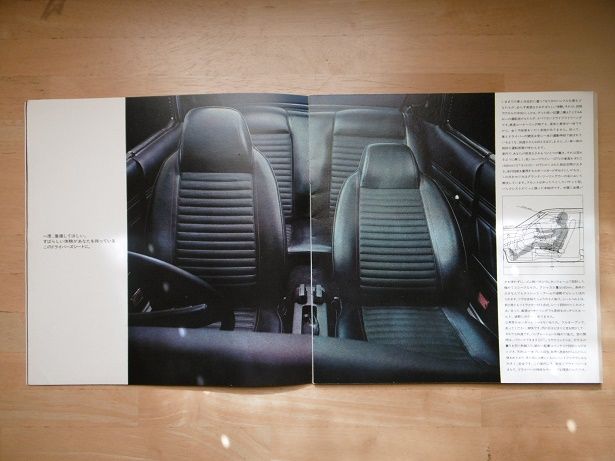

前後座席

前席シートのアジャスト量は160mm。
前席シートベルトは3点式。
後席は3人掛け。
パワーウインドウはGTのみ。

イメージ 7

イメージ 8

レースで活躍するセリカ

イメージ 9

GTV
・独立したターンシグナルランプ。レンズも立体化。
・185/70HR-13 ラジアルタイヤ
・横長ゲージの油温計
・AMラジオ

イメージ 10

GT
・6,45S-13-4PR タイヤ
・パワーウインドウ
・AM/FMラジオ

イメージ 11

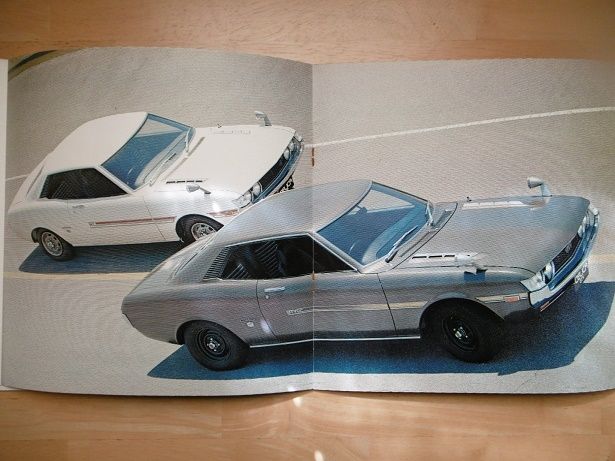

手前がGTV 奥がGT

イメージ 12

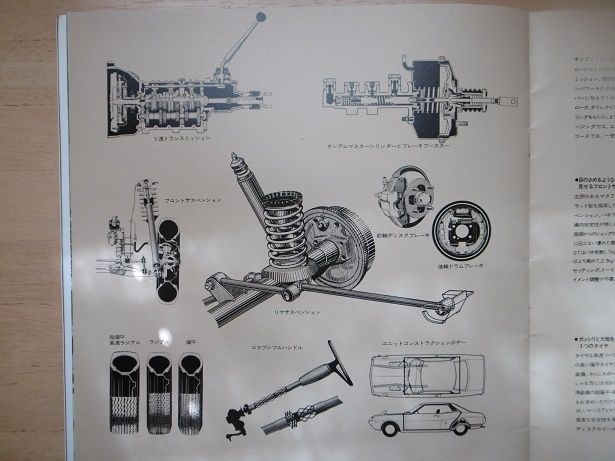

・5速トランスミッション 5速はオーバートップ
・前輪はマクファーソンストラット型の独立懸架(GTVは専用セッティング)
・後輪は4リンクラテラルロッド付きコイルスプリング(GTVは専用セッティング)
・タイヤは3種
・2系統式油圧回路とブレーキブースター
・前輪はディスクブレーキ 後輪はドラムブレーキ
・剛性の高いボデー構造

イメージ 13

イメージ 14

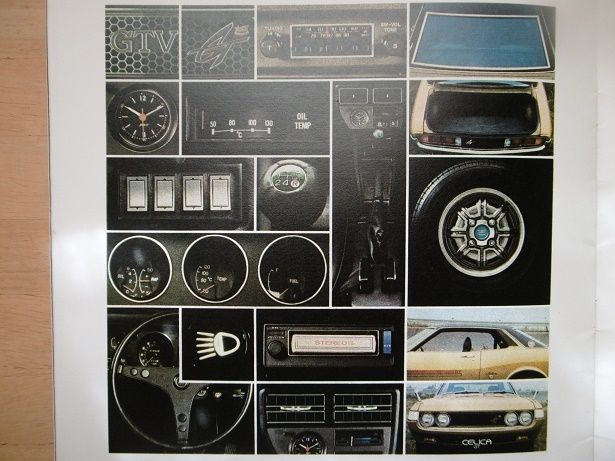

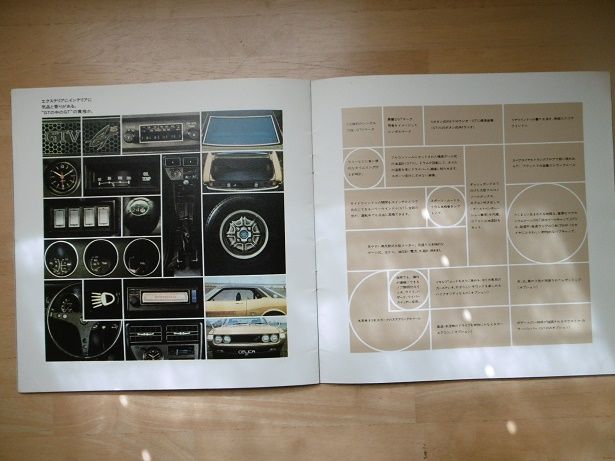

内装・外装

イメージ 15

・専用エンブレム
・タイムリング付き3針時計
・スペアタイヤはトランクの床に埋め込み式
・本皮巻きシフトノブ
・無反射式メーター
・カーステレオ、エアコンはオプション
・レザートップ、カラードバンパーはオプション

イメージ 16

イメージ 17

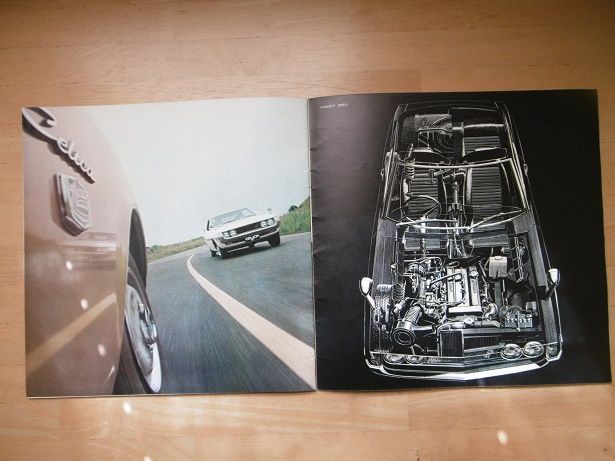

1600GT 透視図

イメージ 18

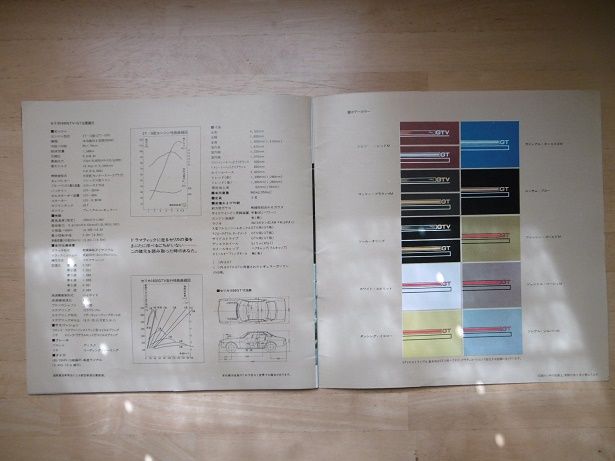

主要諸元表

イメージ 19

ボデーカラー見本

イメージ 20

初代セリカ 後編です。

フルチョイスシステムは以下の8種に分類されていました。
例えばタコメーターは、S、SWの名称が付かないインテリアには
装備されていません。
・ベーシック
・ベーシックS
・デラックス
・デラックスS
・デラックスSW
・カスタム
・カスタムS
・カスタムSW

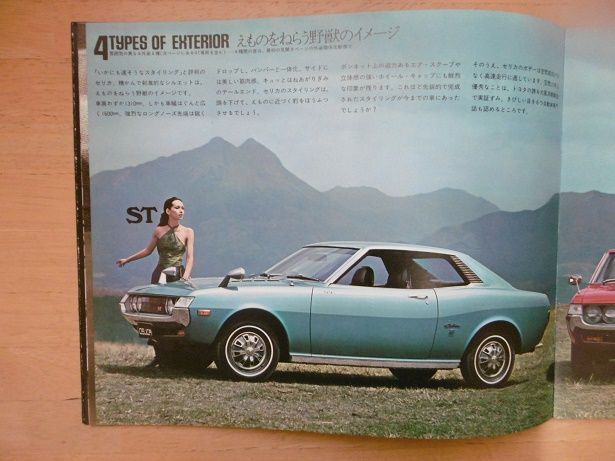

えものをねらう野獣のイメージ

グレード構成はGT ST LT ETの4種でした。
左よりST LT ET

イメージ 1

イメージ 2

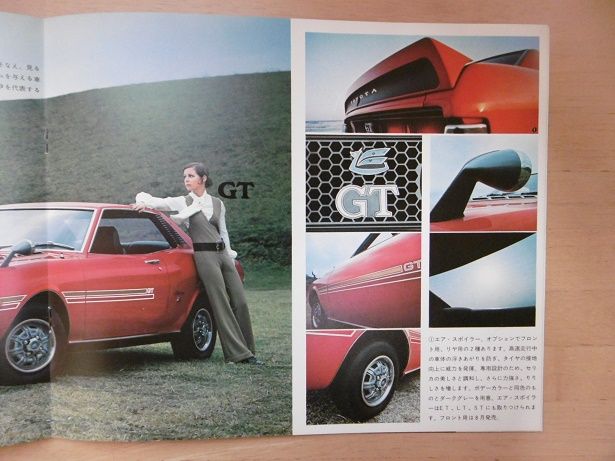

大胆で誇らしいGTエクステリア

1600GT

イメージ 3

・スポイラーは全車に注文装備 ボデーカラーと同色かダークグレー
・GT専用エンブレムは前後に
・流線形フェンダーミラー
・GT専用のテープストライプ
・熱線入りリヤウインドウ
・マグネシウム調のホイールキャップ

イメージ 4

イメージ 5


昭和46年の「ほしのあき」(笑)

イメージ 6

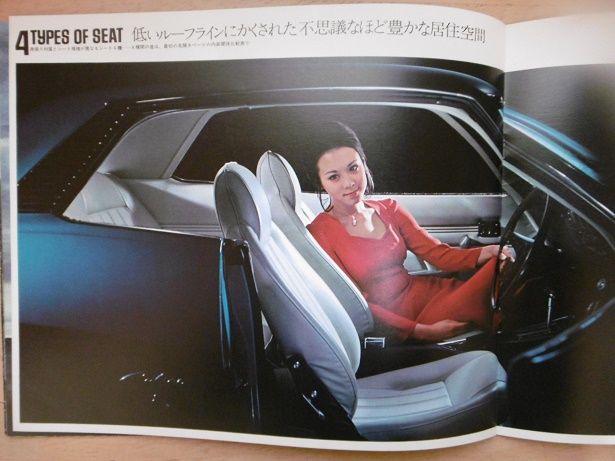

ヘッドレスト一体式のフロントシートは4種。
自動巻込式3点支持シートベルト。
・カスタム
・ベーシック
・デラックス
・GT専用

イメージ 7

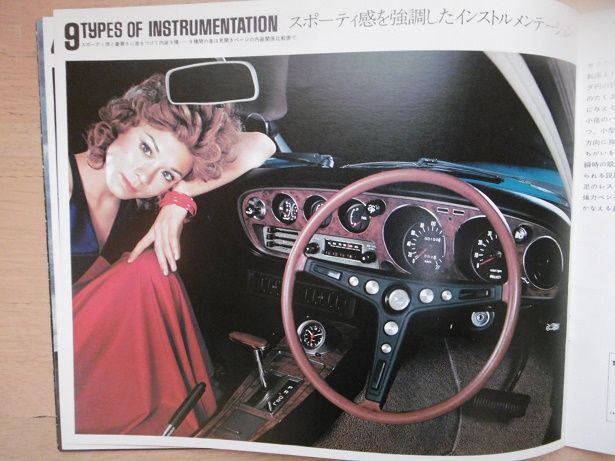

スポーティな内装は9種用意されていました。

写真はカスタムSW仕様。
インパネ、ハンドル、シフトノブが木目調です。

イメージ 8

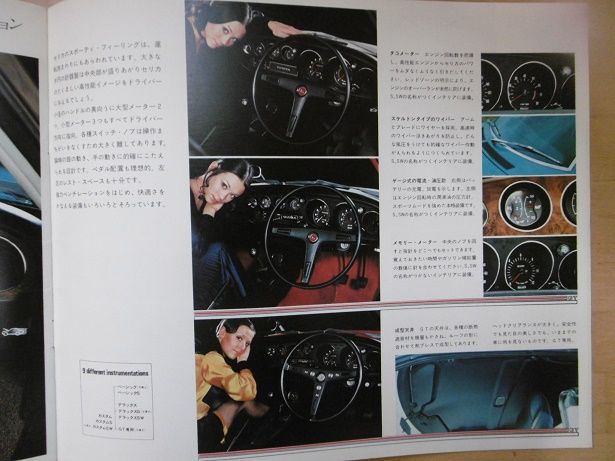

写真上から
・ベーシック
・デラックスS
・GT専用

タコメーターはS、SWの名称が付くインテリアに装備。
高速時の浮き上がり防止ワイパーはS、SWの名称が付くインテリアに装備。
電流・油圧のコンビメーターはS、SWの名称が付くインテリアに装備。
メモリー・メーターはS、SWの名称が付かないインテリアに装備。
GTの天井は断熱遮音材を幾層も重ねて熱プレスで成型しています。

イメージ 9

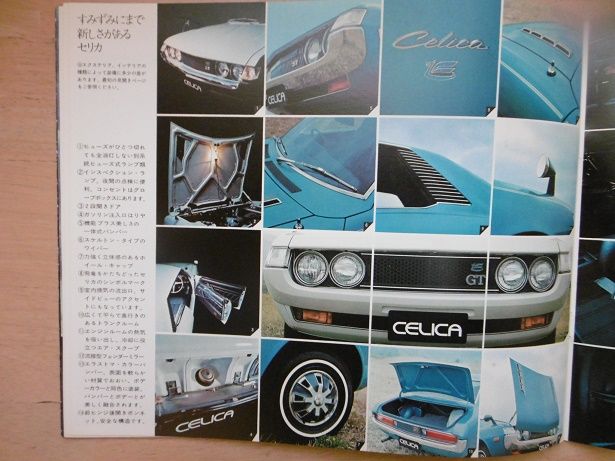

セリカの外装

燃料の給油口はリヤガーニッシュの裏側。
ボンネットは前ヒンジの後開きでした。

イメージ 10

セリカの内装

イメージ 11

セリカ 主要諸元表

イメージ 12

イメージ 13


このカタログには女性しか登場しないのに気が付かれましたか?


明日より暦のうえでは秋ですが
猛暑が続いております。皆さんもご自愛ください。

今月より初代セリカのカタログを公開します。
「ダルマ」の通称で呼ばれる初代のセリカは
昭和45年12月に発売を開始。
本格的な「スペシャリティーカー」としてデビュー。
当初は2ドアのクーペのみの発売でした。
このカタログは昭和46年5月の発行です。

※管理人がこの暑さで参ってしまっています
 前半・後半と分けて公開させて下さい・・・。


表紙です。

イメージ 1

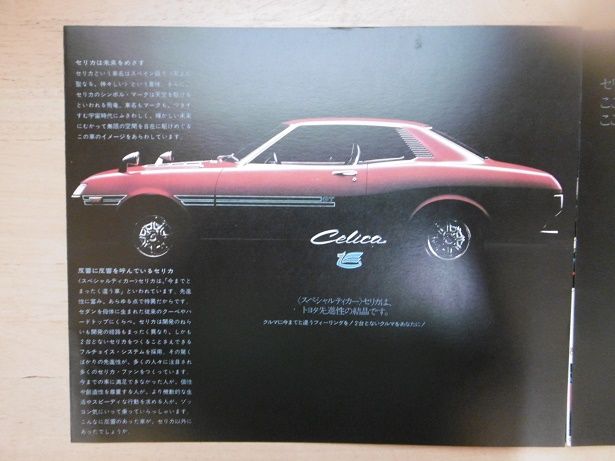

<スペシャルティカー>セリカは、トヨタ先進性の結晶です。

イメージ 2

セリカという車名はスペイン語で
<天上の聖なる、神々しい>という意味。
セリカのシンボルマークは天空を駆けるといわれる飛竜。

イメージ 3

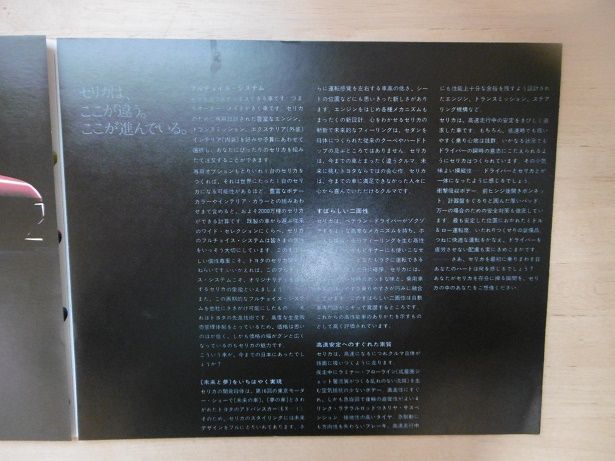

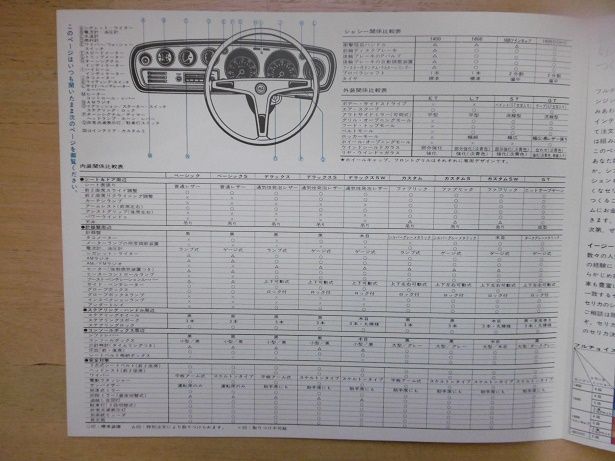

見開きページを開けると早くも出現する
車種別装備比較表。

セリカ独特の「フルチョイス・システム」
自分の好みや予算に応じてオーダー・メイドできる。
いろんな組み合わせで2000万種ものセリカができる計算になります。
(ただしGTは除きます)

イメージ 4

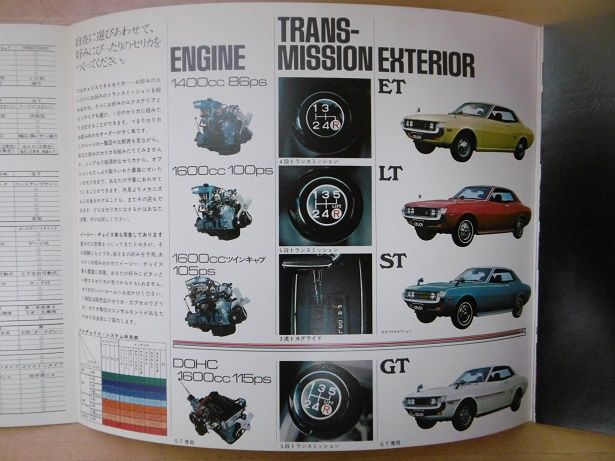

エンジン、トランスミッション、エクステリア。

イメージ 5

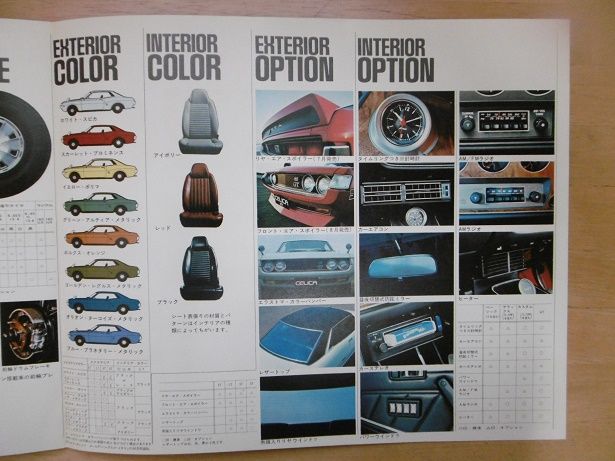

インテリア、タイヤ、ボデーカラー、シート色
エクステリア・オプション、インテリア・オプション。

イメージ 6

リヤ・エア・スポイラーは7月発売。
フロント・エア・スポイラーは8月発売。

イメージ 7

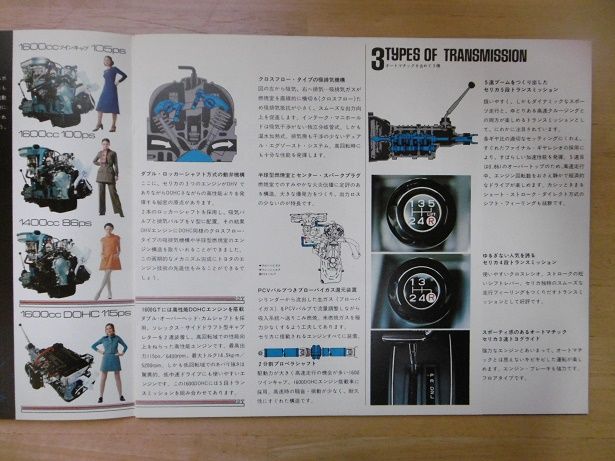

搭載されるエンジンは4種類

・T型 水冷直列4気筒 OHV 1400cc
 最高出力 86馬力
 最大トルク 11,7kg-m
 最高速度165km/h
・2T型 水冷直列4気筒 OHV 1600cc
 最高出力 100馬力
 最大トルク 13,7kg-m
 最高速度 175km/h(前進5段)
・2T-B型 水冷直列4気筒 OHV 1600cc ツインキャブレター
 プレミアムガソリン仕様
 最高出力 105馬力
 最大トルク 14,0kg-m
 最高速度 180km/h(前進5段)
・2T-G型 水冷直列4気筒 DOHC 1600cc ツインキャブレター
 プレミアムガソリン仕様
 最高出力 115馬力
 最大トルク 14,5kg-m
 最高速度 190km/h

イメージ 8

用意されたトランスミッションは3種類

・前進5段フロアシフト
・前進4段フロアシフト
・前進3段トヨグライド(AT)

イメージ 9

・ボール循環式ステアリング・ギヤ
・衝撃吸収ハンドル
・前輪ディスクブレーキ(1400cc車は除く)

イメージ 10

・前後ともコイルスプリングを用いたサスペンション
 前輪はマクファーソン式ストラットの独立懸架
 後輪は4リンク・ラテラルロッド式の固定車軸
・こんな高性能な車でもタイヤはバイアスタイヤでした
 (ラジアルタイヤは注文装備)

イメージ 11

今回はここまで
